একটি শীতল পানি ফ্যান কয়েল ইউনিট একটি কয়েল কুলিং সিস্টেমের একটি অপরিহার্য উপাদান।উচ্চ বিশুদ্ধতার তামার টিউব এবং অ্যালুমিনিয়াম শীতল পাতা মাধ্যমে শীতল পানি বা গরম পানি প্রবাহিত করে কার্যকরভাবে শীতল বা গরম করার জন্য ডিজাইন করাএই বিশেষ ফ্যান কয়েল ইউনিটটি বিভিন্ন ইনস্টলেশন প্রয়োজনীয়তার জন্য তিনটি মাউন্ট টাইপ - অনুভূমিক, উল্লম্ব, এবং সিলিং মাউন্ট পাওয়া যায়।

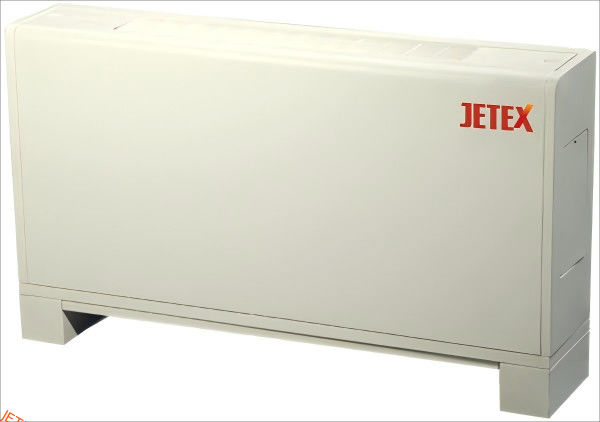

JETEX exposed Vertical type FCU has 2 series,the side-wind outlet series and the top-wind outlet series.ছবিতে উপরের বাতাসের আউটলেট সিরিজ দেখানো হয়েছে।
বৈশিষ্ট্যঃ
- কয়েল:অনন্য কয়েল ডিজাইন কার্যকরভাবে গরম এবং ঠান্ডা বাতাসের মিশ্রণকে উৎসাহিত করে, যার ফলে তাপ স্থানান্তর দক্ষতা বৃদ্ধি পায় এবং এয়ার কন্ডিশনার সিস্টেমের অপারেটিং খরচ হ্রাস পায়।
- ফ্যান:আমিওও-স্পিড ফরোয়ার্ড-কুর্ভড মাল্টি-ব্লেড ওয়াইড ইম্পেলার সেন্ট্রিফুগাল ফ্যান
- সামগ্রিকভাবে ডাই কনডেনসেট ট্রে:একবারের স্ট্যাম্পিং দ্বারা গঠিত, অভ্যন্তরীণ এবং বাহ্যিক ইলেক্ট্রোস্ট্যাটিক স্প্রে দিয়ে।
- মোটর: উচ্চ মানের একক ফেজ, তিন গতির ক্যাপাসিটার মোটর দিয়ে সজ্জিত।
- নলযুক্ত ফ্যান কয়েল ইউনিট: উচ্চ বিশুদ্ধতা তামা টিউব এবং অ্যালুমিনিয়াম শীতল ফিনিস
- মাউন্ট করা প্রকার: অনুভূমিক / উল্লম্ব / সিলিং মাউন্ট
- ড্রেনেজ পাইপ: 3/4 "
টেকনিক্যাল প্যারামিটারঃ
মডেল
এটিম |
এফপি-২০০
(FP-34) |
এফপি-৩০০
(FP-51) |
এফপি-৪০০
(FP-68) |
এফপি-৫০০
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
স্ট্যান্ডার্ড এয়ার
ভলিউম ((m3h) |
এইচ |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| এম |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| এল |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (ডাব্লু) শীতল ক্ষমতা |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (ডাব্লু) গরম করার ক্ষমতা |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| পিটিসি (ঐচ্ছিক) |
শক্তি ((কেডব্লিউ) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| বিদ্যুৎ প্রবাহ (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
স্ট্যাটিক চাপ ((Pa) |
এস |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| ই |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
গোলমালের মাত্রা ((ডিবি)) |
এস |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤৪৬ |
≤48 |
≤৫০ |
≤৫২ |
|
| ই |
≤40 |
≤ ৪২ |
≤৪৪ |
≤৪৬ |
≤47 |
≤48 |
≤৫০ |
≤৫৪ |
≤৫৬ |
|
কয়েল |
প্রকার |
উচ্চ বিশুদ্ধ তামার টিউব এবং অ্যালুমিনিয়াম শীতল ফিনিস |
জল প্রবাহ(১০০০ কেজি/ঘন্টা) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
চাপ হ্রাস ((KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| ম্যাক্স ওয়ার্কিং প্রেস(এমপিএ) |
1.6 |
মোটর
|
পাওয়ার ইনপুট |
এস |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| ই |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| পরিমাণ |
1 |
2 |
ফ্যান |
প্রকার |
ডাবল ইনলেট সেন্ট্রিফুগাল ফ্যান |
| পরিমাণ |
1 |
2 |
3 |
4 |
নোটঃ
1. রেফ্রিজারেশন শর্তাবলীঃ DB=27°C, WB=19.5°C, TW1=7°C, △TW=5°C; গরম করার শর্তাবলীঃ DB=21°C, TW1=60°C, △TW=10°C।
2শীতল এবং গরম করার ক্ষমতা উচ্চ গতিতে মান। মাঝারি বায়ু ভলিউমে তারা টেবিলের মানগুলির প্রায় 84%; কম বায়ু ভলিউমে, প্রায় 74%।
3রোলটি একটি 3-স্তরের টিউব যার ফিন ঘনত্ব 12 ফিন প্রতি ইঞ্চি। অন্যান্য ধরণের জন্য যেমন 2-স্তরের টিউব, দয়া করে আলাদাভাবে উল্লেখ করুন।
4.শব্দ মান জাতীয় মান GB-T19232-2003 এর প্রাসঙ্গিক প্রয়োজনীয়তা অনুযায়ী অবস্থার অধীনে পরীক্ষা করা উচিত।
5. এই পণ্যের মোটর নাম প্লেট শক্তি আউটপুট শক্তি, যখন উপরে টেবিল প্রদর্শিত শক্তি মোটর ইনপুট শক্তি। দয়া করে নোট করুন!
6.উপরের মডেল নম্বরগুলিতে, বন্ধনীগুলির মধ্যে সংখ্যাগুলি উচ্চ গতির বায়ু ভলিউমকে উপস্থাপন করেঃ পরিমাণ ×10 m3/h। উদাহরণঃ FP-34 এর বায়ু ভলিউম 340 m3/h।
উন্মুক্ত উল্লম্ব প্রকার ((LM) ইউনিট ((শীর্ষ বায়ু আউটলেট)
| শীর্ষ বায়ু আউটলেট |
| মডেল |
মাত্রা |
নেট ওজন |
| এ |
বি |
কেজি |
| FP-200LM |
825 |
430 |
22 |
| এফপি-৩০০এলএম |
865 |
470 |
25 |
| FP-400LM |
1075 |
680 |
28 |
| FP-500LM |
1115 |
720 |
32 |
| FP-600LM |
1255 |
860 |
37 |
| FP-800LM |
1505 |
1090 |
43 |
| FP-1000LM |
1725 |
1310 |
47 |
| FP-1200LM |
1935 |
1520 |
53 |
| FP-1400LM |
2125 |
1710 |
58 |
অ্যাপ্লিকেশনঃ
ফ্লোর স্ট্যান্ডিং ফ্যান কয়েল ইউনিট থেকে হিটার কয়েল সহ মডেল পর্যন্ত, জেটেক্স রেঞ্জ বিভিন্ন গরম এবং শীতল চাহিদা পূরণ করে।অথবা হোটেল, এই ইউনিটগুলি সর্বোত্তম অভ্যন্তরীণ আরাম বজায় রাখার জন্য নমনীয় সমাধান সরবরাহ করে।
সংক্ষেপে, এই শীতল জল ফ্যান কয়েল ইউনিট একটি কয়েল কুলিং সিস্টেমের একটি বহুমুখী এবং নির্ভরযোগ্য উপাদান, যা বিভিন্ন অভ্যন্তরীণ স্থানে দক্ষ তাপমাত্রা নিয়ন্ত্রণ এবং আরামদায়ক সরবরাহ করে।
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
Q:এই ফ্যান কয়েল ইউনিটের ব্র্যান্ড নাম কি?
উঃ ব্র্যান্ড নাম JETEX।
প্রশ্ন: এই ফ্যান কয়েল ইউনিট কোথায় তৈরি করা হয়?
উত্তর: এই ফ্যান কয়েল ইউনিটটি চীনের গুয়াংঝোতে তৈরি করা হয়েছে।
প্রশ্ন: এই ফ্যান কয়েল ইউনিটের মডেল নম্বর কত?
উত্তরঃ মডেল নম্বর FP-200, FP-400, FP-600, FP-800, FP-1000, এবং FP-1400।
প্রশ্ন: এই ফ্যান কয়েল ইউনিটের শীতল করার ক্ষমতা কত?
উত্তরঃ মডেল নম্বর অনুযায়ী শীতল করার ক্ষমতা X BTU থেকে Y BTU পর্যন্ত।
প্রশ্নঃ এই ফ্যান কয়েল ইউনিটগুলি আবাসিক বা বাণিজ্যিক ব্যবহারের জন্য উপযুক্ত?
উত্তরঃ এই ফ্যান কয়েল ইউনিটগুলি আবাসিক এবং বাণিজ্যিক উভয় অ্যাপ্লিকেশনের জন্য উপযুক্ত।
