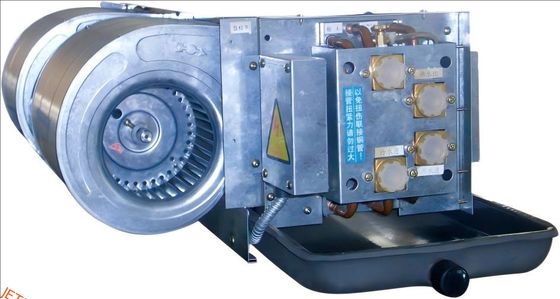

একটি ফ্যান কয়েল ইউনিট (FCU), যা একটি উল্লম্ব ফ্যান কয়েল ইউনিট (VFCU) নামেও পরিচিত, এটি একটি ডিভাইস যা একটি তাপ বিনিময়কারী (কয়েল) এবং একটি ফ্যান। FCU সাধারণত আবাসিক, বাণিজ্যিক এবং শিল্প ভবনগুলির HVAC সিস্টেমে ব্যবহৃত হয় যা নালীযুক্ত স্প্লিট এয়ার কন্ডিশনার বা কেন্দ্রীয় প্ল্যান্ট কুলিং ব্যবহার করে। FCU সাধারণত নালীপথ এবং একটি থার্মোস্ট্যাট এর সাথে সংযুক্ত থাকে যা এক বা একাধিক স্থানের তাপমাত্রা নিয়ন্ত্রণ করে এবং প্রধান এয়ার হ্যান্ডলিং ইউনিট প্রতিটি স্থানের জন্য সাহায্য করে যদি চিলার ব্যবহার করা হয়। থার্মোস্ট্যাট ফ্যানের গতি এবং/অথবা জলের প্রবাহ বা রেফ্রিজারেন্ট একটি নিয়ন্ত্রণ ভালভব্যবহার করে তাপ বিনিময়কারীর সাথে নিয়ন্ত্রণ করে।
বৈশিষ্ট্য:
- নালীযুক্ত ফ্যান কয়েল ইউনিট
- FCU ফ্যান কয়েল ইউনিট
- হিটার কয়েল
- পণ্যের নাম: ফ্যান কয়েল ইউনিট
- কয়েল সারি: ৪ সারি ---- ৩ সারি
- মোটর: একক ফেজ ক্যাপাসিটিভ মোটর
- ফ্যান: ডাবল ইনলেট সেন্ট্রিফিউগাল ফ্যান
- বিদ্যুৎ সরবরাহ: ২২০V, ৫০Hz
- ড্রেন পাইপ: ৩/৪"
- ঐচ্ছিক
* বৈদ্যুতিক হিটার(PTC)
* রিটার্ন এয়ার বক্স
* ডিসি ব্রাশলেস মোটর
প্রযুক্তিগত পরামিতি:
মডেল
আইটেম |
FP-200
(FP-34) |
FP-300
(FP-51) |
FP-400
(FP-68) |
FP-500
(FP-85) |
FP-600
(FP-102) |
FP-800
(FP-136) |
FP-1000
(FP-170) |
FP-1200
(FP-204) |
FP-1400
(FP-238) |
স্ট্যান্ডার্ড এয়ার
ভলিউম(m³h) |
H |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
| M |
255 |
382 |
510 |
638 |
765 |
1020 |
1275 |
1530 |
1785 |
| L |
170 |
255 |
340 |
425 |
510 |
680 |
850 |
1020 |
1190 |
| (W)কুলিং ক্যাপাসিটি |
1800 |
2700 |
3600 |
4500 |
5400 |
7200 |
9000 |
10800 |
12600 |
| (W)হিটিং ক্যাপাসিটি |
2700 |
4050 |
5400 |
6750 |
8100 |
10800 |
13500 |
16200 |
18900 |
| PTC(ঐচ্ছিক) |
পাওয়ার(KW) |
1.5 |
2.0 |
2.5 |
3.0 |
3.0 |
4.5 |
4.5 |
6.0 |
6.0 |
| বৈদ্যুতিক কারেন্ট (A) |
6.8 |
9.1 |
11.4 |
13.7 |
13.7 |
20.5 |
20.5 |
27.3 |
27.3 |
স্ট্যাটিক প্রেসার(Pa) |
S |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
| E |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
50 |
50 |
নয়েজ লেভেল(dB(A)) |
S |
≤37 |
≤39 |
≤41 |
≤43 |
≤45 |
≤46 |
≤48 |
≤50 |
≤52 |
|
| E |
≤40 |
≤42 |
≤44 |
≤46 |
≤47 |
≤48 |
≤50 |
≤54 |
≤56 |
|
কয়েল |
প্রকার |
উচ্চ-বিশুদ্ধতা তামার টিউব এবং অ্যালুমিনিয়াম কুলিং ফিনস |
জলের প্রবাহ(1000kg/h) |
0.34 |
0.50 |
0.66 |
0.81 |
0.96 |
1.28 |
1.61 |
1.92 |
2.18 |
চাপের ড্রপ(KPa) |
30 |
30 |
30 |
30 |
40 |
40 |
40 |
40 |
50 |
| সর্বোচ্চ কাজের চাপ(MPa) |
1.6 |
মোটর
|
পাওয়ার ইনপুট |
S |
37 |
52 |
62 |
76 |
96 |
134 |
152 |
189 |
228 |
| E |
44 |
59 |
72 |
87 |
108 |
156 |
174 |
250 |
300 |
| পরিমাণ |
1 |
2 |
ফ্যান |
প্রকার |
ডাবল ইনলেট সেন্ট্রিফিউগাল ফ্যান |
| পরিমাণ |
1 |
2 |
3 |
4 |
নোট:
১. রেফ্রিজারেশন শর্ত: DB=27℃, WB=19.5℃, TW₁=7℃, △TW=5℃; গরম করার শর্ত: DB=21℃, TW₁=60℃, △TW=10℃।
২. কুলিং এবং হিটিং ক্ষমতা উচ্চ গতিতে মান। মাঝারি বায়ু পরিমাণে, এটি টেবিলের মানের প্রায় 84%; কম বায়ু পরিমাণে, প্রায় 74%।
৩. কয়েলটি প্রতি ইঞ্চিতে 12টি ফিনের ঘনত্ব সহ একটি 3-সারি টিউব। অন্যান্য প্রকারের যেমন 2-সারি টিউবগুলির জন্য, অনুগ্রহ করে আলাদাভাবে উল্লেখ করুন।
৪. শব্দ মানগুলি অবশ্যই জাতীয় মান GB-T19232-2003-এর প্রাসঙ্গিক প্রয়োজনীয়তা অনুসারে শর্তে পরীক্ষা করতে হবে।
৫. এই পণ্যের মোটর নেমপ্লেট পাওয়ার হল আউটপুট পাওয়ার, যেখানে উপরের টেবিলে দেখানো পাওয়ার হল মোটরের ইনপুট পাওয়ার। অনুগ্রহ করে নোট করুন!
৬. উপরের মডেল নম্বরগুলিতে, বন্ধনীতে থাকা সংখ্যাগুলি উচ্চ-গতির বায়ু ভলিউমকে প্রতিনিধিত্ব করে: পরিমাণ ×10 m³/h। উদাহরণ: FP-34-এর বায়ু ভলিউম 340 m³/h।
অ্যাপ্লিকেশন:
জেটেক্স ফ্যান কয়েল ইউনিটগুলি বিভিন্ন সেটিংসে বিস্তৃত অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত বহুমুখী HVAC পণ্য। এই ইনডোর ফ্যান কয়েল ইউনিটগুলি আবাসিক এবং বাণিজ্যিক উভয় স্থানেই দক্ষ কুলিং এবং হিটিং সমাধান প্রদানের জন্য ডিজাইন করা হয়েছে। FP-200 থেকে FP-1400 মডেলগুলি বিভিন্ন রুমের আকার এবং কুলিং প্রয়োজনীয়তা পূরণের জন্য বিভিন্ন বিকল্প সরবরাহ করে।
FAQ:
প্রশ্ন: ফ্যান কয়েল ইউনিটের ব্র্যান্ড কী?
উত্তর: ফ্যান কয়েল ইউনিটের ব্র্যান্ড হল JETEX।
প্রশ্ন: ফ্যান কয়েল ইউনিটের জন্য উপলব্ধ মডেল নম্বরগুলি কী কী?
উত্তর: উপলব্ধ মডেল নম্বরগুলি FP-200 থেকে FP-1400 পর্যন্ত বিস্তৃত।
প্রশ্ন: ফ্যান কয়েল ইউনিটটি কোথায় তৈরি করা হয়?
উত্তর: ফ্যান কয়েল ইউনিটটি চীনের গুয়াংজুতে তৈরি করা হয়।
প্রশ্ন: ফ্যান কয়েল ইউনিটটি কি আবাসিক এবং বাণিজ্যিক উভয় উদ্দেশ্যে ব্যবহার করা যেতে পারে?
উত্তর: হ্যাঁ, ফ্যান কয়েল ইউনিটটি আবাসিক এবং বাণিজ্যিক উভয় অ্যাপ্লিকেশনের জন্য উপযুক্ত।
প্রশ্ন: ফ্যান কয়েল ইউনিটের জন্য কী ধরনের ওয়ারেন্টি প্রদান করা হয়?
উত্তর: ওয়ারেন্টি সম্পর্কিত তথ্যের জন্য, অনুগ্রহ করে প্রস্তুতকারকের দেওয়া ওয়ারেন্টি নীতিটি দেখুন।
